Temat: Pamięci masowe
1) Dyski twarde – budowa i parametry
2) Zasada działania dysków twardych
3) Typowe parametry dysku twardego oraz ilustracje najczęściej wykorzystywanych dysków twardych
4) Rodzaje pamięci masowych (wymienić rodzaje i krótko opisać)
5) Co to jest napęd magnetyczny ?
6) Jak działa napęd magnetyczny ?
7) Rodzaje i parametry napędów magnetycznych
8) Budowa napędu dyskietek oraz rodzaje dyskietek
9) Napędy optyczne – rodzaje, parametry oraz ilustracje
10) Przekrój poprzeczny napędu optycznego oraz płytki CD, DVD, Blu ray (standardy)
11) Pamięci półprzewodnikowe – rodzaje i zastosowania
12) Standardy pamięci półprzewodnikowych
13) Rodzaje kart pamięci oraz parametry
1) Dyski twarde – budowa i parametry
A - talerz dysku (plater)
B - piasta silnika dysku
C - głowica dysku
D - ramię pozycjonera dysku
E - serwomechanizm dysku
F - oś pozycjonera dysku
G - przedwzmacniacz sygnału
H - filtr wentylacyjny
Parametry
- pojemność
- szybkość transmisji danych,
- czas dostępu,
- prędkość obrotowa dysku, czyli ile obrotów wykonuje talerz dysku twardego na minutę. Im szybciej dysk się kręci tym szybszy dostęp do danych oraz szybszy ich transfer. Wyróżniamy dyski z prędkością obrotową: 5400, 7200, 10000 obr/min.
- ilość pamięci buforującej cache - im więcej tym dysk szybszy, szczególnie jest to widoczne przy dużym obciążeniu dysku, wielkość pamięci jest mierzona w Megabajtach i wynosi: 2MB, 8MB, 16MB
- MTBF (Określany na podstawie statystycznych badań niezawodności średni czas międzyawaryjny)
2) Zasada działania dysków twardych
Dysk twardy składa się z zamkniętego w obudowie, wirującego talerza (dysku) lub zespołu talerzy, wykonanych najczęściej ze stopów aluminium, o wypolerowanej powierzchni, pokrytej nośnikiem magnetycznym o grubości kilku mikrometrów, oraz z głowic elektromagnetycznych umożliwiających zapis i odczyt danych. Na każdą powierzchnię talerza dysku przypada po jednej głowicy odczytu i zapisu. Głowice są umieszczone na elastycznych ramionach i w stanie spoczynku stykają się z talerzem blisko jego osi. W czasie pracy unoszą się, a ich odległość nad talerzem jest stabilizowana dzięki sile aerodynamicznej powstałej w wyniku szybkich obrotów talerza. Jest to najpopularniejsze obecnie rozwiązanie (są też inne sposoby prowadzenia głowic nad talerzami)
3) Typowe parametry dysku twardego oraz ilustracje najczęsciej wykorzystywanych dysków twardych.
Przykladowe parametry dysku twardego:
|
Pojemność |
1000 GB |
|
Format |
3.5 " |
|
Interfejs |
SATA II, SATA III |
|
Prędkość obrotowa |
7200 rpm / 5400 rpm |
|
Bufor |
32MB / 64MB |
|
Ilość talerzy |
5 |
|
Ilość głowic |
10 |
|
Typ łożyska |
FDB |
|
Max. transfer wewnętrzny |
133 MB/s |
|
Średni czas dostępu |
8.5 ms |
4) Rodzaje pamięci masowych (wymienić i opisać).
- Nośnik magnetyczny
- dysk twardy – pamięć magnetyczna dyskowa
- dyskietka – pamięć magnetyczna dyskietkowa
- pamięć taśmowa – pamięć magnetyczna taśmowa
- Nośnik optyczny
- płyta CD-R, CD-RW, CD-ROM, DVD, BD-ROM, HD DVD – pamięć zapisywana i odczytywana w napędzie optycznym zgodnym z odpowiednim typem płyty.
- karty pamięci (wszelkie rodzaje wymiennych kart pamięci);
- pamięć SSD (tzw. dysk SSD – następca dysku twardego);
- pamięci USB (pendrive).
- Pamięć półprzewodnikowa
5) Co to jest napęd magnetyczny ?
Nośnik magnetyczny (pamięć magnetyczna) jest to nośnik danych wykorzystujący do przechowywania danych zjawisko ferromagnetyzmu. Zapis i odczyt dokonywany jest z wykorzystaniem głowic elektromagnetycznych.
6) Jak działa napęd magnetyczny ?
Zapis na nośnikach magnetycznych jest przeprowadzany na tej samej zasadzie jak w dyskach twardych. Na poruszającym się nośniku, przy użyciu nieruchomej głowicy, odbywa się zapis polegający na odpowiednim przemagnesowaniu pól nośnika. Głowica to cewka nawinięta na rdzeń ze szczeliną. Pole magnetyczne wytworzone w szczelinie magnesuje nośnik dopóty, dopóki w cewce głowicy płynie prąd. Namagnesowany odcinek nośnika zachowuje się jak zwykły magnes i wytwarza własne pole magnetyczne
7) Rodzaje i parametry napędów magnetycznych
|
Nazwa nośnika |
Nazwa urządzenia |
|
dyskietka magnetyczna 3,5" – DD, HD, 2HD |
stacja dyskietek FDD 1,44 MB, 2,88 MB, 720 kB do 2,88 MB |
|
dyskietka magnetyczna 5,25" – 360 kB do 1,2 MB |
stacja dysków FDD 1,2 MB |
|
dyskietka magnetyczna 8" |
|
|
dyskietka magnetyczna typu ZIP |
napęd ZIP 100, 250 lub 750 MB |
|
dysk magnetyczny 10 MB do kilku TB |
dysk twardy HDD |
8) Budowa napędu dyskietek oraz rodzaje dyskietek.
|
Format dyskietki |
Rok |
Pojemność |
|
8 cali |
80 KB |
|
|
8 cali |
256 KB |
|
|
8 cali |
800 KB |
|
|
8 cali dwustronna |
1 MB = 1024 KB1) |
|
|
5¼ cala |
110 KB |
|
|
5¼ cala DD |
360 KB1) |
|
|
5¼ cala QD2) |
1.2 MB = 1200 KB |
|
|
3 cale |
320 KB |
|
|
3½ cala DD |
720 KB |
|
|
3½ cala HD |
||
|
3½ cala ED |
2.88 MB = 2880 KB |
|
|
3 ½ cala LS-120 |
120.375 MB |
|
|
3 ½ cala LS-240 |
240.75 MB |
|
|
3 ½ cala HiFD |
150/200 MB |

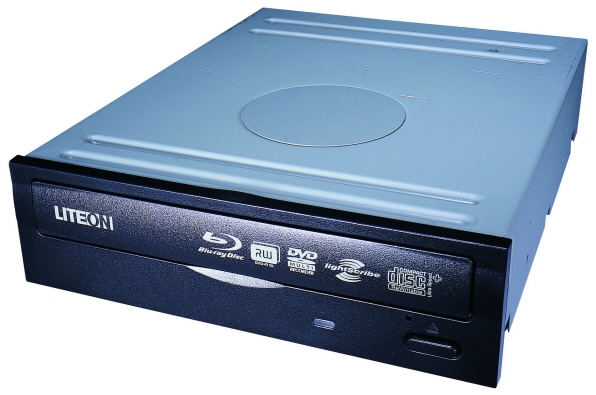

9) Napędy optyczne – rodzaje, parametry oraz ilustracje
Napęd optyczny (ang. Optical Disc Drive - ODD) – jest to urządzenie, które za pomocą wiązki lasera odczytuje lub zapisuje dane na tzw. nośnikach optycznych.
a) CD-ROM - napęd czytający płyty CD w formatach CD-R, CD-ROM, CD-RW, CD-DA, CD-Extra, CD-TEXT, Photo-CD, Video-CD, Multisession CD
b) nagrywarka CD - napęd czytający oraz zapisujący płyty CD w wyżej wymienionych formatach
c) DVD-ROM - napęd czytający płyty CD (patrz CD-ROM) oraz DVD w formatach DVD±R DVD±RW, DVD±R DL, DVD-ROM, DVD-RAM, DVD-Video
d) combo CD/DVD - napęd będący hybrydą nagrywarki CD oraz DVD-ROM
e) nagrywarka DVD - napęd czytający oraz nagrywający płyty CD oraz DVD w formatach DVD±R, DVD±RW, DVD±R DL, DVD-ROM, DVD-RAM, DVD-Video
f) combo Blu-ray - napęd będący hybrydą nagrywarki DVD oraz czytający płyty Blu-ray w formatach BD-ROM, BD-R, BD-RE
g) nagrywarka Blu-ray napęd czytający oraz nagrywający płyty CD, DVD oraz Blu-ray
Popularne prędkości napędów CD/DVD/Blu-ray
|
Prędkość |
CD |
DVD |
Blu-ray |
Czas |
|||
|
kB/s |
MB/s |
kB/s |
MB/s |
kB/s |
MB/s |
minuty |
|
|
1x |
150 |
0,15 |
1350 |
1,32 |
4500 |
4,3 |
70 |
|
2x |
300 |
0,29 |
2700 |
2,64 |
9000 |
8,6 |
47 |
|
4x |
600 |
0,59 |
5400 |
5,27 |
18000 |
17,2 |
22 |
|
8x |
1200 |
1,17 |
10800 |
10,55 |
36000 |
34,4 |
16 |
|
12x |
1800 |
1,76 |
16200 |
15,82 |
54000 |
51,6 |
7 |
|
16x |
2400 |
2,34 |
21600 |
21,09 |
72000 |
68,8 |
6 |
|
24x* |
3600 |
3,52 |
32400 |
31,64 |
108000 |
103,2 |
4 |
|
40x* |
6000 |
5,86 |
54000 |
52,73 |
180000 |
172,0 |
2,5 |
|
42x* |
6300 |
6,15 |
56700 |
55,37 |
|||
|
48x* |
7200 |
7,03 |
64800 |
63,28 |
2 |
||
|
52x* |
7800 |
7,62 |
70200 |
68,55 |
|||

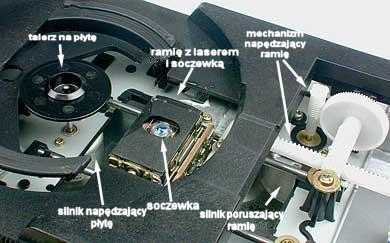

10.Przekrój poprzeczny napedu optycznego oraz płytki CD, DVD, blurej.
11. Pamięci półprzewodnikowe - rodzaje i zastosowanie
Pamięć półprzewodnikowa - rodzaj pamięci będącej cyfrowym układem scalonym i przechowującej informacje w postaci binarnej. Zaliczamy do niej m.in. pamięć RAM i ROM. Pamięci te są jednymi z podstawowych stosowanych w komputerach PC.
Zapis, odczyt, zachowywanie danych:
ulotna – utrata informacji po odłączeniu zasilania: RAM
trwała – tylko do odczytu: ROM
trwała – z możliwością zapisu: EEPROM, Pamięć flash
12) Standardy pamięci półprzewodnikowej
Standardowe parametry pamięci półprzewodnikowych
- prędkość zapisu np: 15MB
- prędkość odczytu np: 30MB
-pojemność np: 8GB
13)Rodzaje kart pamięci oraz parametry.
Do popularnych standardów kart pamięci należą:
CompactFlash (CF)
Secure Digital (SD)
MultiMedia Card (MMC)
Memory Stick (MS)
SmartMedia (SM)
xD
T-Flash (znane jako microSD)
|
Nazwa |
Skrót |
Wymiary |
||
|
PCMCIA |
85.6 × 54 × 3.3 mm |
Brak |
||
|
CF-I |
43 × 36 × 3.3 mm |
Brak |
64 GB |
|
|
CF-II |
43 × 36 × 5.5 mm |
Brak |
8 GB |
|
|
SM / SMC |
45 × 37 × 0.76 mm |
Brak |
128 MB |
|
|
MS |
50.0 × 21.5 × 2.8 mm |
128 MB |
||
|
MS ?? |
31.0 × 20.0 × 1.6 mm |
4 GB |
||
|
MSD |
31.0 × 20.0 × 1.6 mm |
128 MB |
||
|
MSX |
31.0 × 20.0 × 1.6 mm |
32 GB |
||
|
M?? |
31.0 × 20.0 × 1.6 mm |
4 GB |
||
|
M2 |
15.0 × 12.5 × 1.2 mm |
8 GB |
||
|
MMC |
32 × 24 × 1.5 mm |
Brak |
4 GB |
|
|
RS-MMC |
16 × 24 × 1.5 mm |
Brak |
2 GB |
|
|
MMCmobile / MMCplus |
??? |
Brak |
2 GB |
